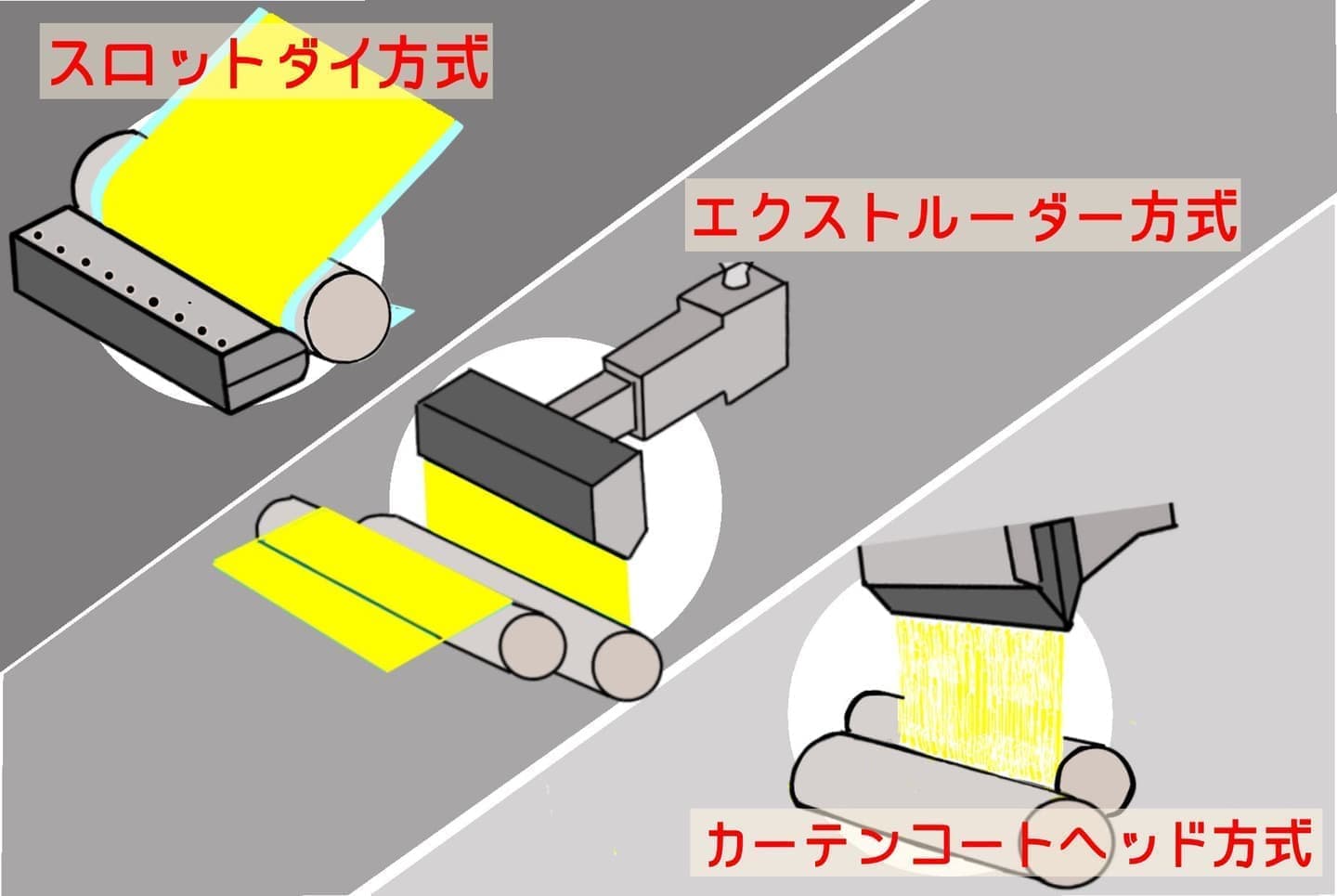

ホットメルトマシンは3タイプ
弊社ではスロットダイ方式、エクストルーダー方式、CCH方式（カーテンコートヘッド方式）の3タイプのホットメルトマシンを保有しております。
スロットダイ方式
エクストルーダー方式（ペレット樹脂専用）

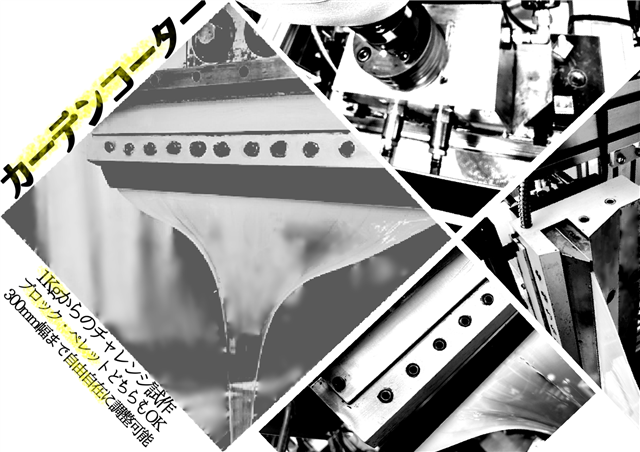

CCH方式（カーテンコートヘッド方式）
クリック
slot die coating
extruder
curtain coat
ホットメルトの特徴
そもそも【ホットメルト】とは?
ホット(Hot:熱い)メルト(melt:融ける)の名前にある通り『加熱して溶融し接着させる接着剤や粘着剤』です。
一般的なホットメルト樹脂の溶融温度は約80~160°Cです。常温では固体で形状はペレット状・ブロック状などがあり、ワックス・EVA・オレフィンポリマー・エラストマー・ロジンなど、様々な熱可塑性樹脂がブレンドされたものが多く使用されています。特殊樹脂の場合は押出製膜機で最大500°Cの高温樹脂にも対応可能です!
【加熱すれば液状になり、冷却すれば固化する】ホットメルトは、有機溶剤を使用せず、乾燥も要らない、環境に優しい接着剤です。VOCの低減、CO5排出低減、加工速度の向上などの利点があります。
無溶剤なので環境にやさしく
ホットメルト加工は大分けすると接着貼り合わせ・粘着・塗布と３つに分かれます。

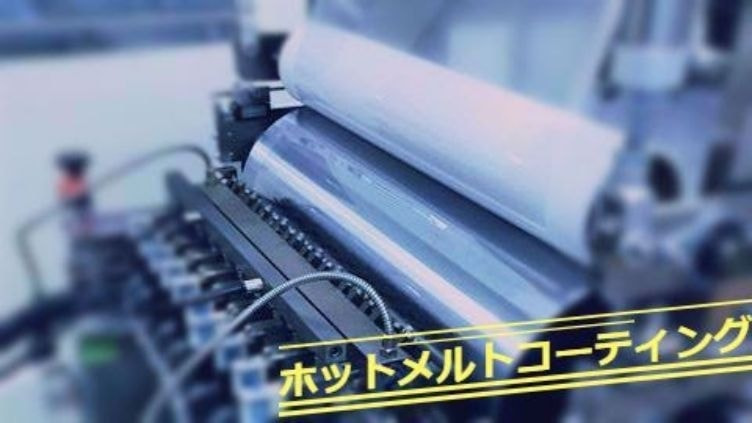

ホットメルト塗工とは
ホットメルト塗工は個体からなる機能的固形材料を融解させて液体化し、フィルムや不織布など巻物の表面に塗布して新しい機能をもたらせる塗工方法で、融かして塗るのでホットメルトと言われています。だから溶剤などで溶かして液体にするのとは違い、無溶剤で成膜出来る環境型塗布システムなのです。
加工の様子を簡単に説明しますと機能的固形材料というのは、でっかいキャラメル状の材料やペレットと呼ばれる米粒状の材料などがあります。 量産加工時にはペール缶やドラム缶に入った樹脂を専用ヒーターで事前加温することも可能です。
それに熱をかけて融解します。融解された機能液体を圧力をかけて専用ノズルで均等に塗布します。

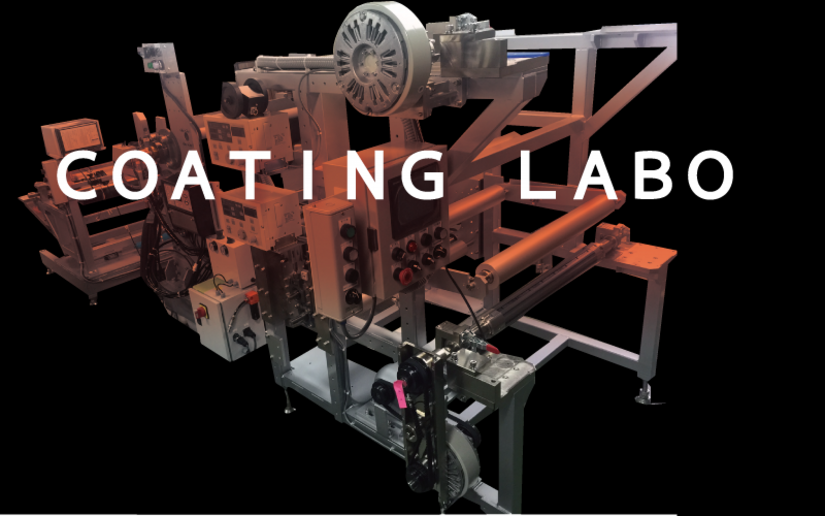

Baxには、ギアポンプタイプが小型(4L)、大型(30L)の2機と大型エクストリューダータイプが1機あります。
用途例として
光学用途、サニタリー製品、医療用、自動車、などコーティングダイでEVA,オレフィン、ポリアミド系など様々な品種対応が可能です。
EVA系ホットメルトは加熱する事によって溶解し、熱が冷える事によって硬化するというサイクルを無限に繰返すことが出来ますが耐熱性が弱いという短所もありました。
感光性フィルム、ドライフィルム、フォトレジスト塗工実績もあります。(クリーンルーム+LED照明完備)
素材
金属箔、フィルム、不織布、紙、厚モノシート、メッシュなど
ＰＵＲホットメルトを使えば
ＰＵＲとは、ポリウレタンリアクティブ（Poly Urethane Reactive）の略でポリウレタン系の未硬化樹脂（プレポリマー）を主成分とし加熱溶解の後、空気中の水分（湿気）と反応して硬化。一旦、反応が終われば強い膜を形成し強力な接着力を発揮します。架橋が終わったＰＵＲホットメルトは再び熱で溶解される事はありませんので耐熱性、更には耐寒性にも優れます。
加工いろいろ
粘着塗布加工、貼り合わせ
ロールTOロール、ロールTOシート
ストライプコーティング、全面ドットコーティング、クリーンルームにておこないます。
間欠または連続塗工で接着剤を面状に接触塗布。塗工量や粘着塗工厚を自在にコントロール。
受託加工、３つの提案。

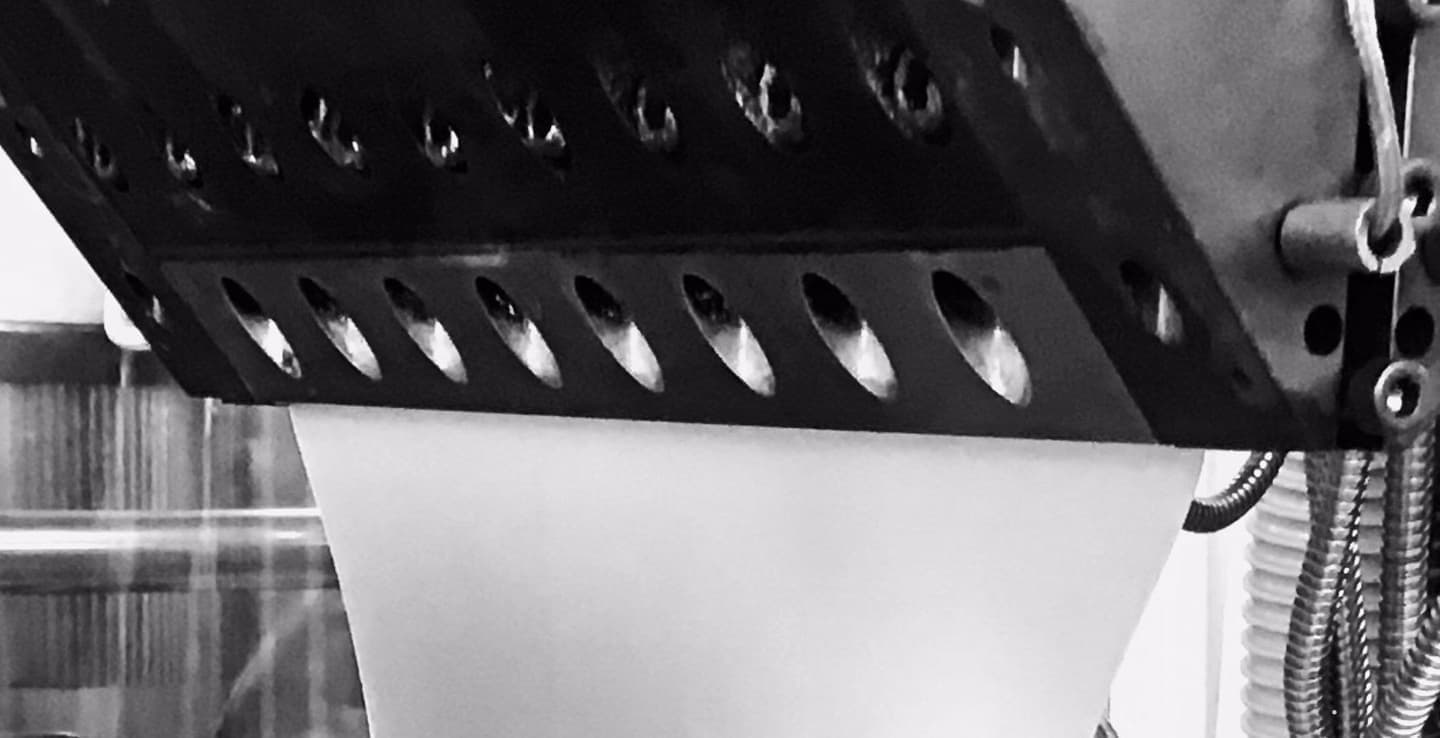

押出コーティングフィルム製膜
紙，プラスチックフィルム，アルミ箔や不織布など基材の上に熱可塑性樹脂を押出成形機でラミネートします。ナノテクノロジーによる新種の樹脂もご利用頂けます。
セパフィルム（シリコンコートされたポリエステルフィルムなど）にホットメルト塗布して反応硬化させて、そのセパフィルムから反応硬化した ホットメルト部分を剥がして巻き取るだけでフィルム成膜の完成です。
接着ラミネート（貼り合わせ）
10mからお受け致します２つの素材を貼り合わせる際にホットメルト接着剤を塗布しながら貼り合わせラミネートは勿論、最近では機能性を持つホットメルト種が多く開発され、目的にあった機能種を選ぶことで、それまでとは全く新しい機能を持つ素材に変貌可能です。
無溶剤粘着加工
強、弱粘着、再剥離粘着、ウレタン、その他、多種のグレードや品種があり、液体化して粘着塗布することで少量から粘着塗工が可能です。
環境対応型塗装システム
CO2排出削減
研究用や試作、小ロットにとても適した装置にしていますのでロスも少なく最小幅50ｍｍから 最小ロット10ｍから塗工とは色々ありますが私達の業界（巻物加工）では有機溶剤で溶解した機能的液体を表面に塗布した後、溶剤を乾燥させたりして飛ばす方法が一般的ですが。
ホットメルト塗工は個体からなる機能的固形材料を融解させて液体化し、フィルムや不織布など巻物の表面に塗布して新しい機能をもたらせる塗工方法で、融かして塗るのでホットメルトと言われています。だから無溶剤で成膜出来る環境型塗布システムなのです。
加工の様子を簡単に説明しますと機能的固形材料というのは、でっかいキャラメルです。それを熱をかけて融解します。融解された機能液体を圧力をかけて専用ノズルで均等に塗布します。
樹脂いろいろ
湿気硬化、UV硬化、湿気硬化＋UV硬化など幅広い樹脂に対応出来る設備を保有しています。
素材色々
金属箔、フィルム、シート、紙、不織布、メッシュなど
ホットメルト加工 Q&A
立ち会いは可能ですか？
はい、可能です。現場で材料の顔を見ながら温度やパスラインを調整して協同で創り込んでいきます。
お客様用のクリーンスーツやシューズを用意していますので手ぶらでお越しください。
ホットメルトコーターの種類を教えてください
スロットダイ方式は、300mm,500mm。
エクストルーダー方式は、200mm,400mm,750mm。
カーテンコートヘッド方式は、300mm。
上記よりも大きなマシンについては弊社協力会社様での対応も可能です。
カーテンスプレー方式、パウダー方式、ロールコーターなど、
各種技術についてもお問い合わせください。
ホットメルト樹脂投入方法を教えてください
アプリケーター（タンク）、エクストルーダー（スクリュー）、
ペールメルターなど、様々なマシンがあります。
ペレット・ブロック・スティック・粉体・液状・ペール缶など、
様々な樹脂形状の投入が可能です。
材料の最大径をおしえてください
基材となる原反最大径は550㎜φ、
貼り合わせ用の貼合原反が600㎜φ
巻取製品の最大径が550㎜φです。3インチと６インチ対応です。
試作時期について
随時対応していますが、平均やり取りから約２週間です
試作費用はいくらぐらいですか
基本となりますチャージが１時間あたり24000円で、フィルム成形前の前準備（樹脂乾燥+仕様変更調整）と後処理（パージ材・清掃・分解等々）の5時間が自動的に加算されます。特殊樹脂は更に清掃が困難になりますので別途ご相談。(実稼働＋前後処理)Xチャージとなります。
※マシンや加工内容により異なりますので、お気軽にお問い合わせください。
対応樹脂について教えてください
合成ゴム系、オレフィン系、EVA、ポリアミド、ウレタンなど、各種樹脂に対応可能です。
生分解・バイオマスなど研究開発樹脂もお気軽にお問い合わせください。
ホットメルト樹脂の開発は可能ですか
ホットメルト樹脂はお客様のご支給または樹脂メーカー様の汎用樹脂の購入が可能ですが、目的・ご用途に応じたオリジナルホットメルト樹脂開発の実績もございます。
加工幅の最大は
最少100～750mmでの試作から、量産時は弊社協力会社で最大1600㎜まで対応可能です。
試作だけでなく量産も対応出来ますか？
量産対応しています。月に1日から２日レベルの量産お仕事は多く受けています。
クリーン環境ですか？
Ｔダイから巻取りまで10000クラスクリーンルームです。２ゾーンに分かれています。
コーティング厚みは？
樹脂にもよりますがこれまでの実績は10μ～3㎜(3000μ)
セパフィルムは種類は
フィルム、紙、片面、両面等、各種対応しています、お気軽に相談ください。
裁断、表面処理等は可能か？
自社ではコロナ処理、側面スリット設備が御座います。
その他の加工で反りをなくすデカール処理やアニール、寸法断ち、断裁、打ち抜き加工、
プラズマ処理、レーザー加工、熱ラミネート、アニール処理はグループ会社で対応可能です。
試作条件の開示は可能ですか？
はい、勿論、お客様の試作ですので全て開示致します。
押し出し可能MFRは？
設定温度は異なりますが0.1～15ぐらいのものなら概ね対応可能です。
密閉型ですか？
はい、密閉型です。設定に少し時間を要するため、ご要望あれば早めにお知らせください。
品質保証体制は 測定器具は
ＩＳＯ対応、物性測定等はグループ会社で対応いたします。
以上になりますが更なる質問はこちらかお願いします。
前工程、後工程も安心して
主な4つの加工技術。画像をクリックください。
