フィルム開発 研究試作から

Bad Ass Extruder
フィルム開発

未来に繋げる  フィルム開発

フィルム開発、試作~量産



Tダイ幅200mm、
400mm、
750mmの3種類。

最高温度500℃ 原料 5kgからお試し頂けます。

技術・開発者にとって最高の環境。



カーボンなどの添加剤の自由設計が可能な上、工場内の立会が可能ですので条件変更や特性が自在に調整出来ます。

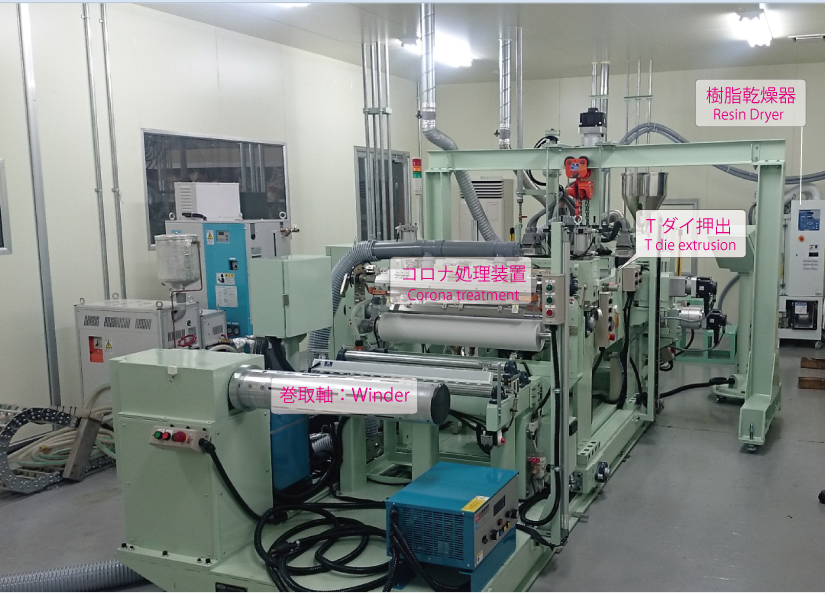

Tダイ押出の画像1

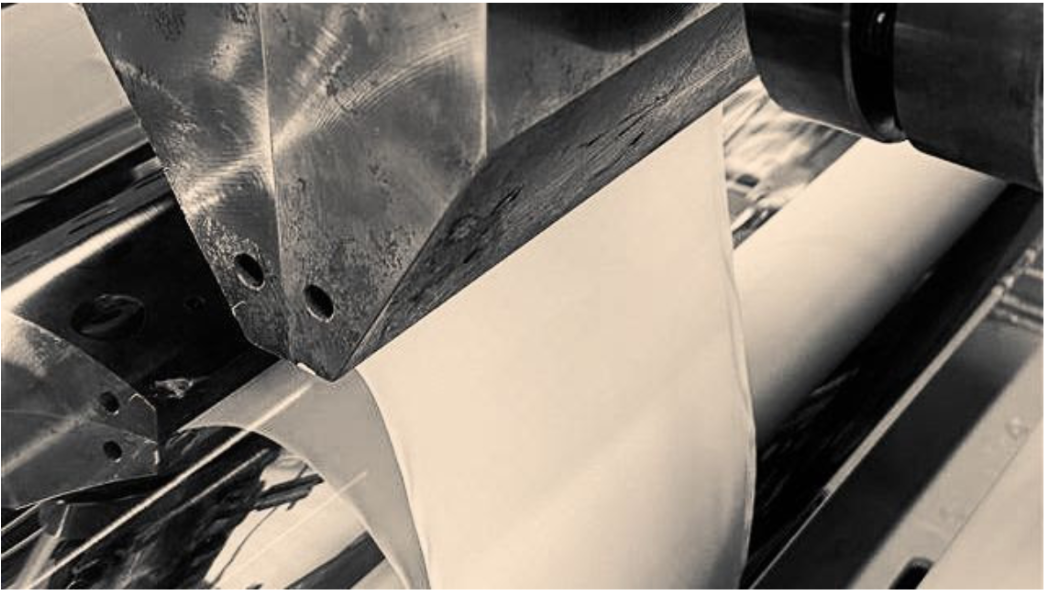

Tダイ押出の画像2

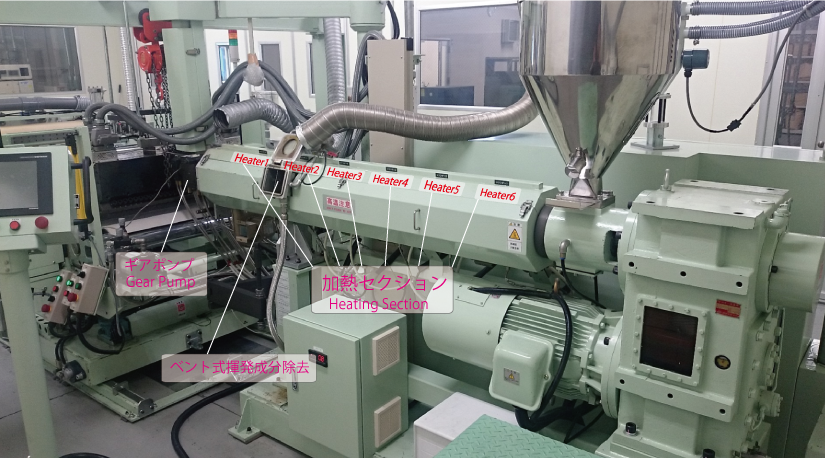

Tダイ押出の画像3

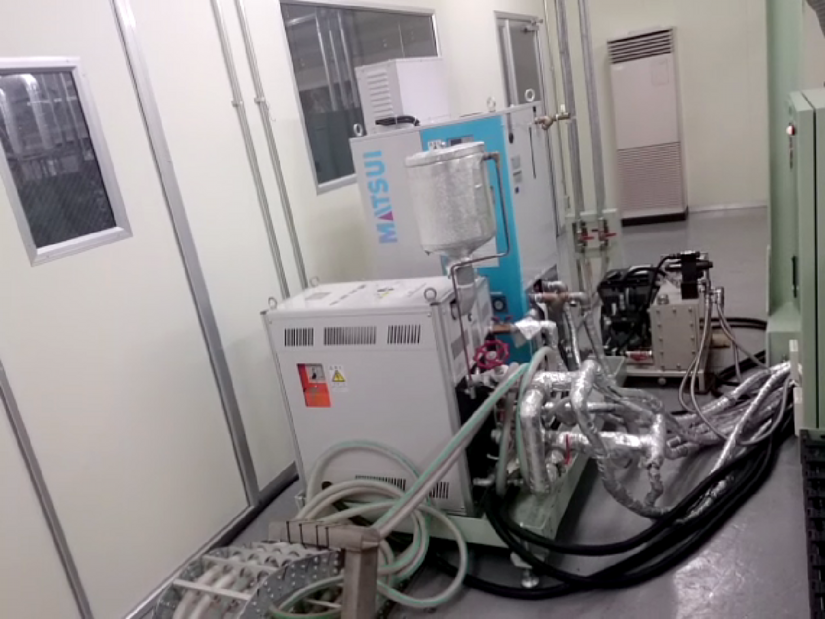

Tダイ押出の画像4

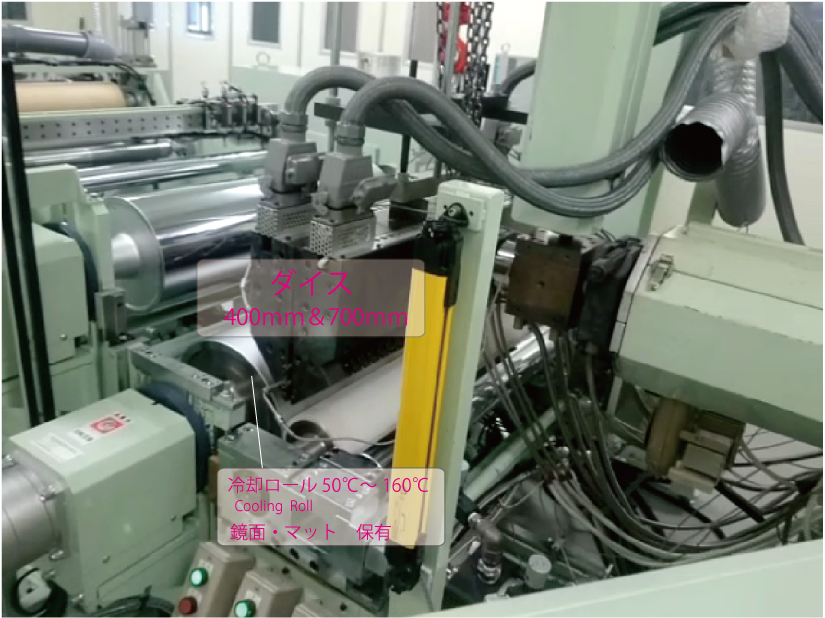

冷却ロールにエンボス彫刻を付与することで任意意匠も。

Tダイ押出の画像5




フィルム・シート成形
Tダイ単層押出装置


ロール面長

800mm

Tダイサイズ

200mm、400mm、750mm

製品厚み

10μ~5mm(5000μ)

押出量

高吐出スクリュー:連続稼動30Kg/h(試作運転Max 50kg/h)



低吐出スクリュー:連続稼動15kg/h(試作稼動Max 25kg/h)

使用温度

350℃前後  最高500℃

生産速度

最大30m(分)

実績

PET, PC, PA, PP, PE, EVA, PBT, PS, ABS, TPU,PMMA, PPS, PEEK, PI, 各種エラストマー 熱可塑性接着剤

主動電動機

30kwベクトルインバーター

スクリュー

55φ-36V ダルメージ付2ステージフルフライトスクリュー
ベント式
外径55φ L/D=36

回転数

最高120rpm

ギアポンプ

理論吐出量 25cc/rev

吐出量

最高50kg/h

シリンダー

SACM645

加熱ゾーン

8ゾーン

加熱ヒーター

アルミ鋳込みヒーター

カートリッジヒーター

容量 15kw

クランプ方式

シェルクランプ締付式

(2つ割)

ブレーカープレート

2個

単層Tダイ

下向き単層型

コートハンガー式

フレキシブルリップ

リップ調整ボルトによる厚み調整(成形しながら調整可能)

材質SCM435鋳造

樹脂流路部HCRメッキ

カートリッジヒーター式加熱

最高温度500℃

キャスティング装置

水平3本ロール方式

ニップロール

150Φ   シリコンゴムロール 鏡面仕上 温調40~100°C

キャストロール

300Φ   鏡面ミラー硬質Crメッキ         温調50~180°C

引取ロール

250Φ   鏡面ミラー硬質Crメッキ         温調50~180°C

エアナイフ

温調最高350℃

繰出装置

最大幅750mm/最大巻径450Φ/最大100kg(2機:上下ダイレクト両面ラミ)

付帯設備

真空ベント

窒素パージ



実績

PET, PC, PA, PP, PE, EVA, PBT, PS, ABS, TPU,PMMA, PPS, PEEK, PI, 各種エラストマー 熱可塑性接着剤







フィルム、シート化へ進まれるなら、
先ずはこちらから

研究・評価・開発にベストなサイズ

小型機なのにダイレクト&サンドラミも可能!

フィルム 厚物シート 複合素材の研究開発
初期評価の味見試作や
多層ラミテストに

最初の一歩を200mm幅・最低2kg から

連続生産の見極め

A4サイズの連続試験の段階では

単層フィルム&厚物シート 積層複合素材の量産前に
連続的に成形性の可否確認
多品種基材でラミテストに

樹脂流動性、巻取り特性、ゲージバンド

量産試験から市場開発へ

市場開発に相応しいこの幅

単層フィルム&厚物シート 積層複合素材の量産前に
連続的に成形性の可否確認
多品種基材でラミテストに

量産の品質管理を厳格に見極めて


押出フィルム成膜 加工チェーン



カラー対応、着色、フィルム試作


試作前のMFR測定もお任せください!







フィルム試作後の二次加工も得意です!

☆Tダイ製膜試作のお客様
A4またはA3 トムソン抜き 10枚まで無償サービス!

トムソン抜き加工
打ち抜き ・ ヒートシール ・ スリットなど、
