フィルム・シート押出成形の
研究開発～量産までお手伝いいたします。
サンプル試作だけでも承ります。
技術・開発者にとって最高の環境。
フィルム シート成形

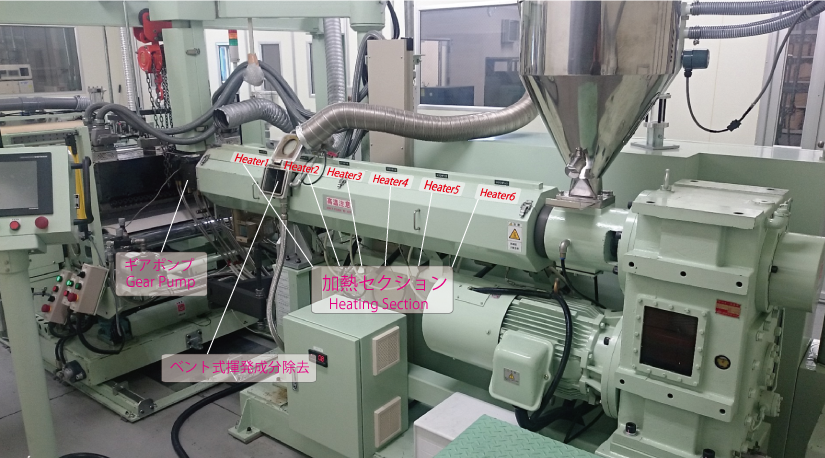

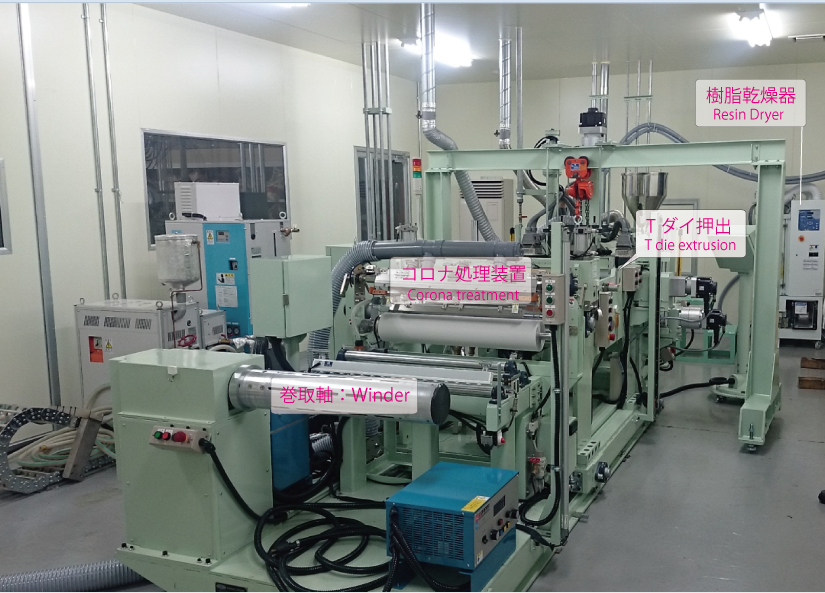

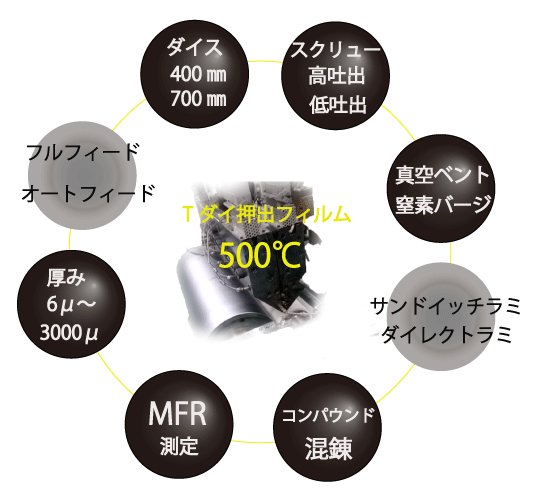

Ｔダイ押出装置 スペック
| ロール面長 | 800ｍｍ |
|---|---|
| Ｔダイサイズ | 大型機EX7：400mm,750mm 小型機EX1：200mm |
| 10μ～5mm(5000μ) |
|
| 押出量 |
高吐出スクリュー:連続稼動30Kg/h(試作運転Max 50kg/h)
低吐出スクリュー:連続稼動15kg/h(試作稼動Max 25kg/h) |
| 使用温度 | 350℃前後 最高500℃ |
| 生産速度 | 最大30ｍ（分） |
| 実績 |
PET, PC, PA, PP, PE, EVA, PBT, PS, ABS, TPU,PMMA, PPS, PEEK, PI, 各種エラストマー 熱可塑性接着剤、ホットメルト接着フィルム |
| 主動電動機 | 30kwベクトルインバーター |
| スクリュー |
55Φ L/D=36 1 ユニメルト付き2ステージベントスクリュー 高吐出タイプ |
| 回転数 | 最高120rpm |
| ギアポンプ |
理論吐出量 25cc/rev |
| 吐出量 | 最高50kg/h |
| シリンダー | SACM645 |
| 加熱ゾーン | ８ゾーン |
| 加熱ヒーター | アルミ鋳込みヒーター カートリッジヒーター 容量 15ｋｗ |
| クランプ方式 | シェルクランプ締付式 （２つ割） |
| ブレーカープレート | 2個 |

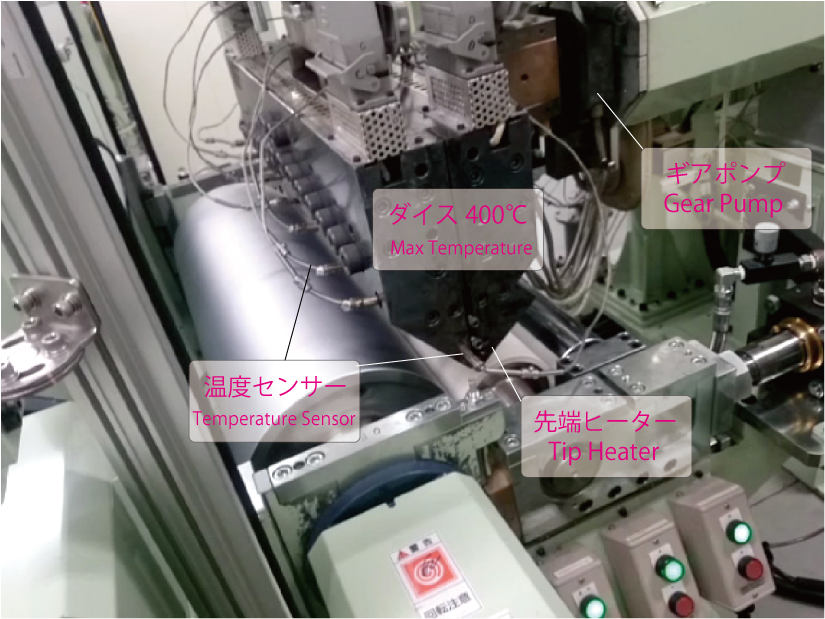

| 単層Ｔダイ | 下向き単層型 コートハンガー式 フレキシブルリップ リップ調整ボルトによる厚み調整（成形しながら調整可能） 材質ＳＣＭ435鋳造 樹脂流路部ＨＣＲメッキ カートリッジヒーター式加熱 最高温度500℃ |
| キャスティング装置 | 水平３本ロール方式 |
| ニップロール |
150Φ シリコンゴムロール 鏡面仕上 温調20~100°C |

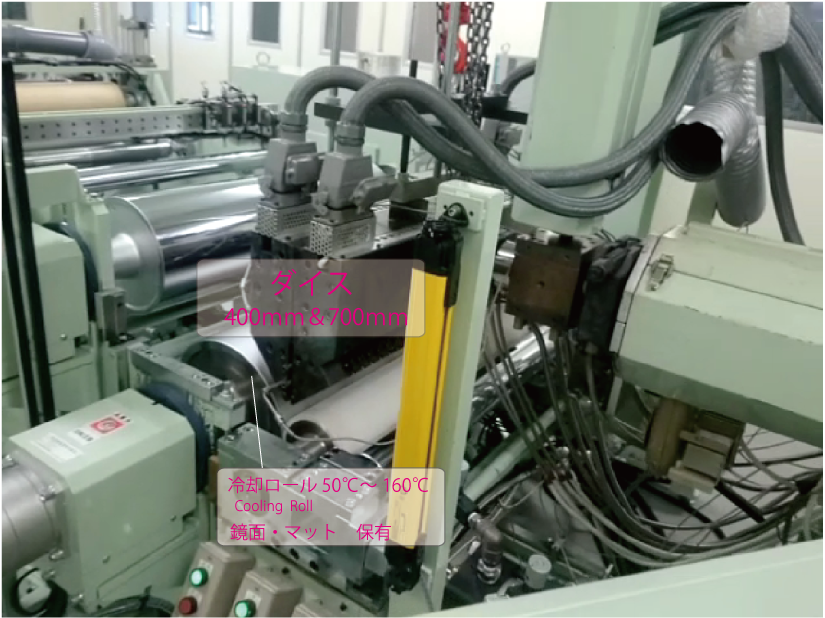

| キャストロール |
300Φ 鏡面ミラー硬質Crメッキ 温調20~180°C |
| 引取ロール |
250Φ 鏡面ミラー硬質Crメッキ 温調20~180°C |
| エアナイフ |
温調最高350℃ |
| 繰出装置 |
最大幅750mm/最大巻径450Φ/最大100kg(2機:上下ダイレクト両面ラミ) |
| 付帯設備 |

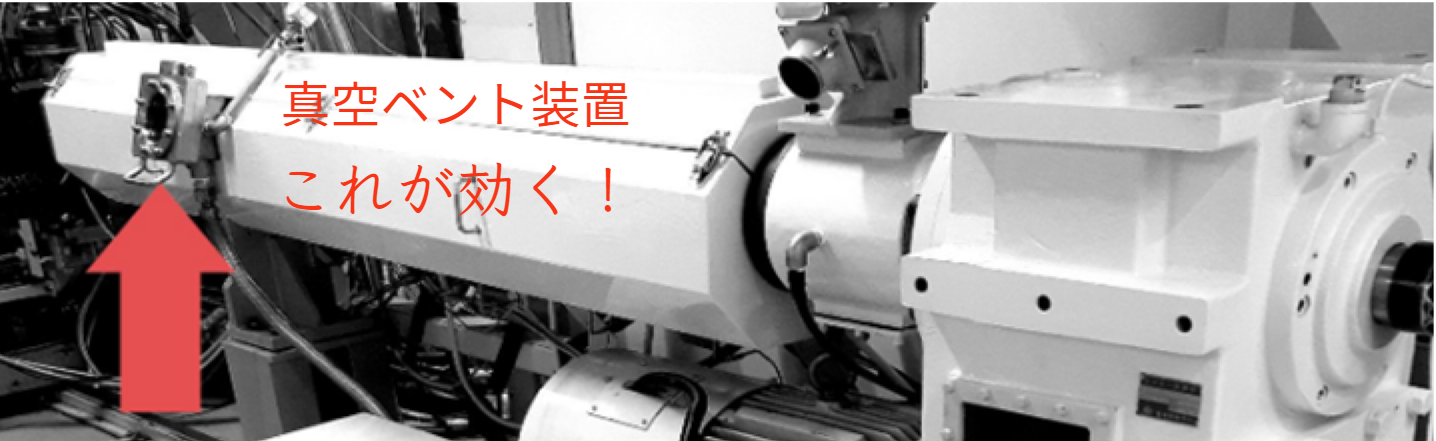

真空ベント
窒素パージ |
実績
PET, PC, PA, PP, PE, EVA, PBT, PS, ABS, TPU,PMMA, PPS, PEEK, PI, 各種エラストマー 熱可塑性接着剤
フィルム、シート化へ進まれるなら、
先ずはこちらから
研究・評価・開発にベストなサイズ
小型機なのにダイレクト&サンドラミも可能!
最初の一歩を200mm幅・最低2kg から
カラー対応、着色、フィルム試作
カラー対応、着色、フィルム試作
フィルム試作後の二次加工も得意です!
☆Tダイ製膜試作のお客様

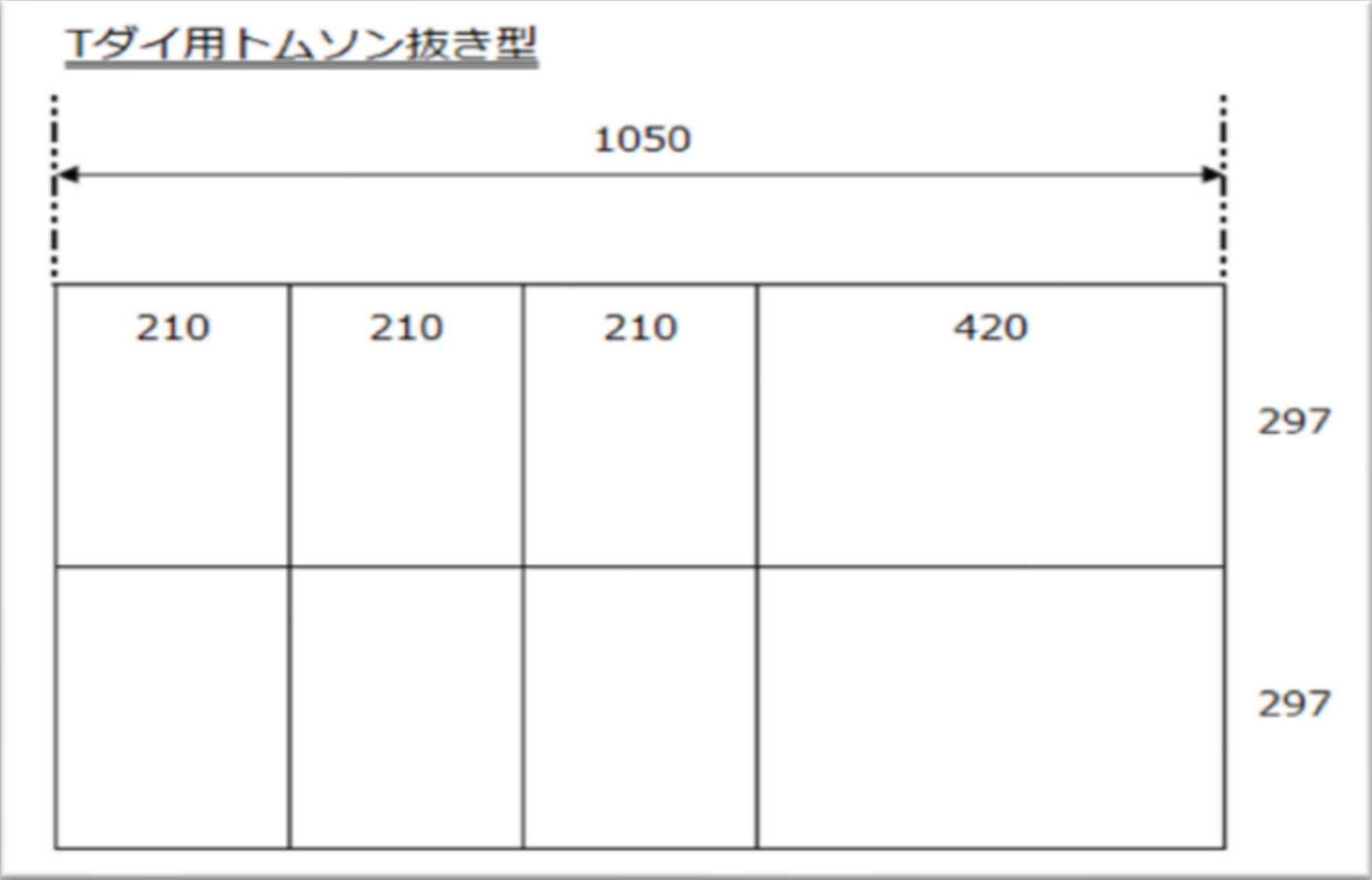

A4またはA3 トムソン抜き 10枚まで無償サービス!
