コンパウンド、ポリマーアロイ/ブレンド試作と量産受託を二軸押出混錬機で

Bad Ass Extruder
二軸混錬機 試作 受託

混練コンパウンド
Tダイフィルム
同時試作!

トライ エラー リトライ
について詳しく

混練コンパウンドTダイフィルム同時試作!

トライ&エラー&リトライがテーマであれば同日同時試作も実現します!クリーンルーム内でマシンが隣接するからこそ、なせるわざです!

作中でもスクリュー変更!

分散不良や吐出が不安定な場合は、適時ご相談しスクリューのデザイン変更も承ります!二軸もTダイも対応します!

ポリマーアロイ

フィルム試作状況に応じた配合&条件変更!

フィルム化で不具合が発生しても即時、配合&条件変更を再検討!コンパウンドも、フィルム試作も追加条件を即時対応いたします!


実績

PET, PC, PA, PP, PE, EVA, PBT, PS, ABS, TPU,PMMA, PPS, PEEK, PI, 各種エラストマー 熱可塑性接着剤







二軸混錬押出機 樹脂コンパウンド
超少量試作~量産までお手伝いいたします。
サンプル試作だけでも承ります。

PLA樹脂や添加剤の混錬コンパウンドから進んだ未来を可能にする二軸混錬機械を導入。評価試験や最適化を可能に





生分解性プラスチック、バイオマスプラスチック、リサイクル素材、再生プラスチック、 サステナブルプラスチックの混錬コンパウンド~フィルム試作も承ります。





【樹脂コンパウンディングからTダイフィルム成形までワンストップ】
高品質な一連試作をお届けします!







2軸混錬押出機
EX0 二軸混錬押出機 小型機


二軸混錬押出機 大型機
EX0B 二軸混錬押出機 大型機



二軸混練押出機マシンSPEC

【最小100g】の樹脂の混錬コンパウンド試作に対応!(原料最低 500g )
【バレル内可視化ウィンド設置】で内部樹脂の溶融状況のリアルタイム可視化を実現!

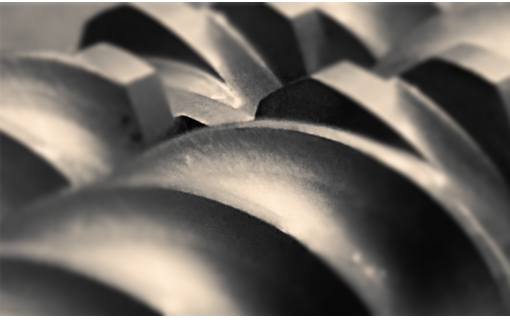

【豊富なスクリューバリエーション】をご用意し、ポリマーアロイ化(高分散・高相溶性)を皆様にご提案させて頂きます。


ご希望のスクリューエレメントへ変更も承ります。

樹脂や配合により『より強く』。リサイクル材など『材料へのダメージ軽減策必要』など、みなさまのご要望に応じて、ご希望のスクリューエレメントへの変更が可能です。ご希望やご不明な点などありましたら、弊社技術者へお気軽にご相談ください。


コンパウンドマシン概要
皆様のご要望により幅広い柔軟に対応いたします!
上記記載内容以外でもお気軽にご要望お聞かせ下さい!



フィルム、シート化へ進まれるなら、
先ずはこちらから

研究・評価・開発にベストなサイズ

小型機なのにダイレクト&サンドラミも可能!

フィルム 厚物シート 複合素材の研究開発
初期評価の味見試作や
多層ラミテストに

最初の一歩を200mm幅・最低2kg から

連続生産の見極め

A4サイズの連続試験の段階では

単層フィルム&厚物シート 積層複合素材の量産前に
連続的に成形性の可否確認
多品種基材でラミテストに

樹脂流動性、巻取り特性、ゲージバンド

量産試験から市場開発へ

市場開発に相応しいこの幅

単層フィルム&厚物シート 積層複合素材の量産前に
連続的に成形性の可否確認
多品種基材でラミテストに

量産の品質管理を厳格に見極めて

Tダイ押出ラミネート試作、
少量産の受託



押出ラミネートの試作~量産までお手伝いいたします。



Tダイ幅700mmと400mmの2種類。
最高400℃、原料 5kgからお試し頂けます。



技術・開発者にとって最高の環境です。

工場内への入場立会が可能ですので現物を見ながらの条件変更が可!


押出装置

押出装置

押出装置

押出装置


冷却ロールにエンボス彫刻を付与することで任意意匠が可能です。

押出装置






Tダイ押出ラミネート加工

ブルーラインとイエローラインがラミネートパスです。

押出ラミネート





フィルム・シート成形
Tダイ単層押出装置


ロール面長

800mm

Tダイサイズ

200mm、400mm、750mm

製品厚み

10μ~5mm(5000μ)

押出量

高吐出スクリュー:連続稼動30Kg/h(試作運転Max 50kg/h)



低吐出スクリュー:連続稼動15kg/h(試作稼動Max 25kg/h)

使用温度

350℃前後  最高500℃

生産速度

最大30m(分)

実績

PET, PC, PA, PP, PE, EVA, PBT, PS, ABS, TPU,PMMA, PPS, PEEK, PI, 各種エラストマー 熱可塑性接着剤

主動電動機

30kwベクトルインバーター

スクリュー

55φ-36V ダルメージ付2ステージフルフライトスクリュー
ベント式
外径55φ L/D=36

回転数

最高120rpm

ギアポンプ

理論吐出量 25cc/rev

吐出量

最高50kg/h

シリンダー

SACM645

加熱ゾーン

8ゾーン

加熱ヒーター

アルミ鋳込みヒーター

カートリッジヒーター

容量 15kw

クランプ方式

シェルクランプ締付式

(2つ割)

ブレーカープレート

2個

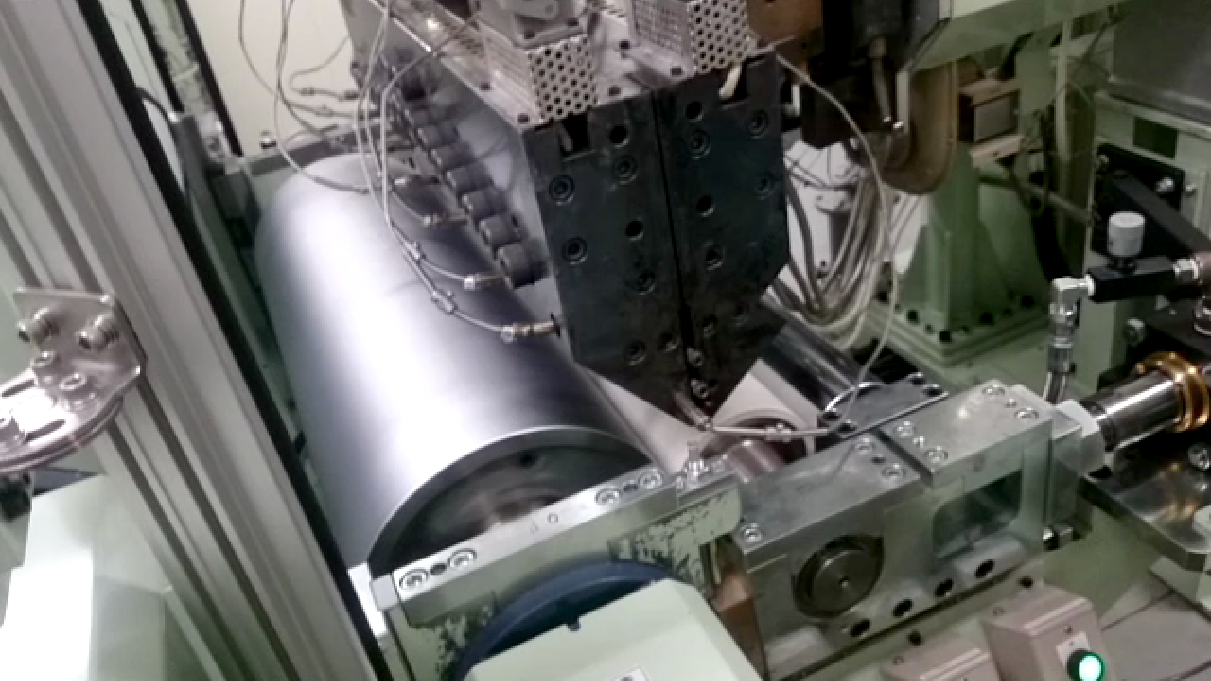

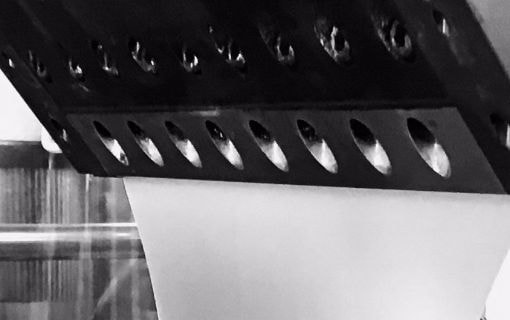

単層Tダイ

下向き単層型

コートハンガー式

フレキシブルリップ

リップ調整ボルトによる厚み調整(成形しながら調整可能)

材質SCM435鋳造

樹脂流路部HCRメッキ

カートリッジヒーター式加熱

最高温度500℃

キャスティング装置

水平3本ロール方式

ニップロール

150Φ   シリコンゴムロール 鏡面仕上 温調40~100°C

キャストロール

300Φ   鏡面ミラー硬質Crメッキ         温調50~180°C

引取ロール

250Φ   鏡面ミラー硬質Crメッキ         温調50~180°C

エアナイフ

温調最高350℃

繰出装置

最大幅750mm/最大巻径450Φ/最大100kg(2機:上下ダイレクト両面ラミ)

付帯設備

真空ベント

窒素パージ




主な4つの加工技術。画像をクリックください。



ホットメルト押出

5KGからの試作
 厚み:10μ~5㎜(5000μ)

片面コーティング、サンドイッチラミネートも可能。
スロットダイ方式、コートハンガー方式

厚み精度 ±5%!





フィルム開発 Tダイ押出フィルム成形

最高温度 500
5KGからの研究開発・試作・テスト・受託加工
厚み:10μ~5㎜(5000μ)

片面ダイレクトラミネート
ダイレクトサンドイッチラミネートも可能。
コートハンガー方式

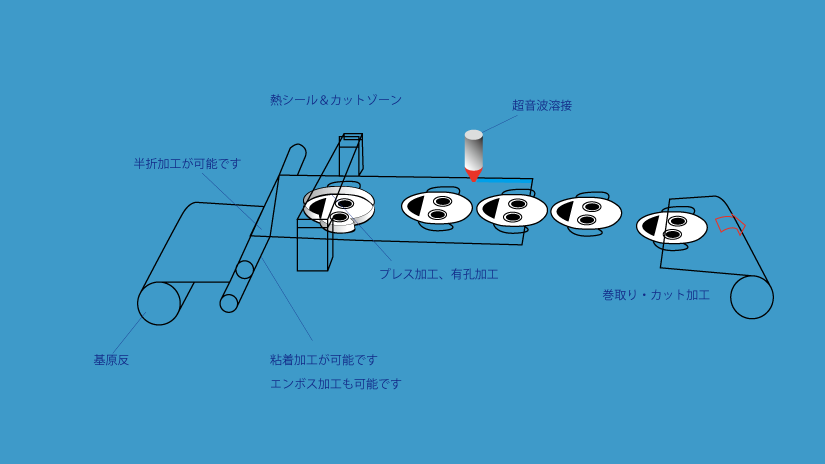

機能性ヒートシール
2次加工

超音波溶接、高温熱溶接
半折加工、穴あけ加工
スリット加工
シートカット加工

前工程、後工程も安心して
機能性二次加工 機能性二次加工

易接着など前処理、スリットやシートカットなどの後加工も様々な装置を駆使してワンストップを追求する。
自分達の使命はユニバーサルな未来モノづくり。

コロナ処理 コロナ処理
コロナ処理



スリット加工












シートカット加工


クリーンルーム環境
