料金表


我々の価格には、各種材料の分量や種々の厳密確認、ハンドブレンド、事前の加温、乾燥など前準備と呼ばれることから始まり、製造後のダイス分解清掃、シリンダー清掃等、いわゆる後片付けから加工条件(温度設定、トルク分析、ムラのトレンドグラフなど)キーファクターの整理とノウハウ提供まで含まれており開発現場の方々からは絶好の条件だと高い評価を頂いています。

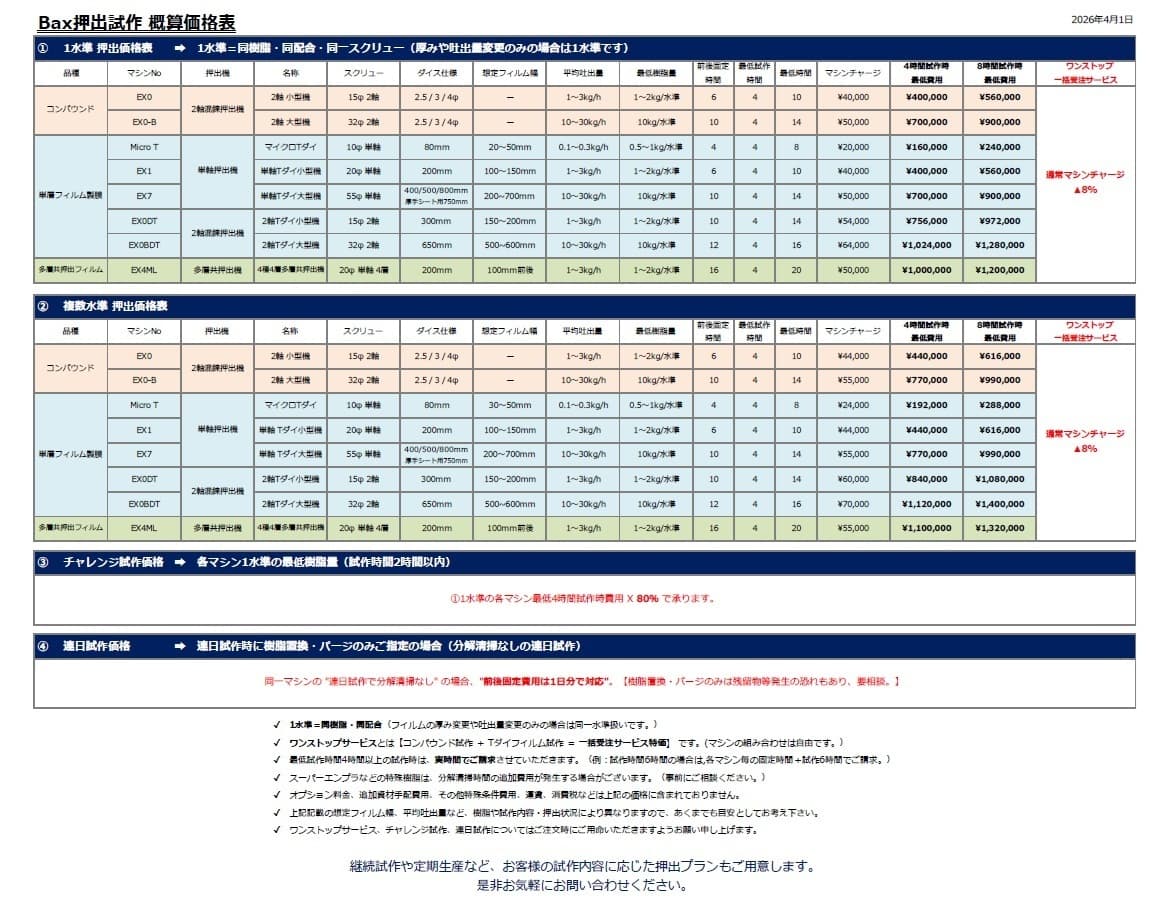

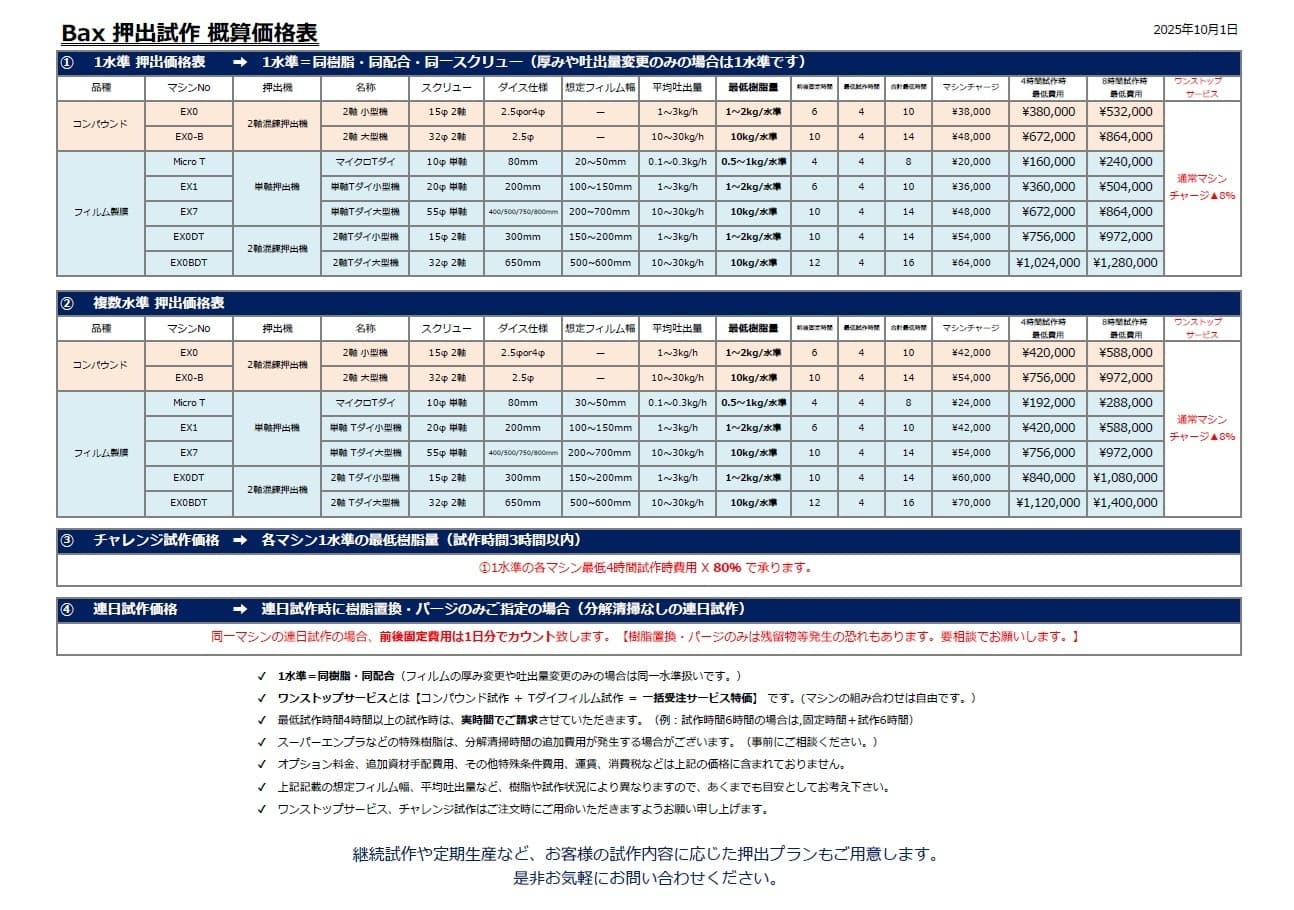

Bax押出試作概算価格表  2022.09.19
コンパウンド試作1KGから

最小1kg!超少ロット!チャレンジ試作のご提案


研究開発者のみなさまより、  高価で貴重な材料なので極力少ロットで試作してみたいのですが。まだ初期検討段階なので超少ロットで評価してみたいんです。 と言ったお声を多数いただいております。  みなさまのご期待にお応えすべく、この度当社では最小1kgの超少ロットでチャレンジ試作をご提案致します!


コンパウンドとフィルム化のワンストップ試作

チャレンジ試作とは?


 2軸混錬コンパウンド、Tダイ小型機
それぞれ単独の試作、 コンパウンド+Tダイ小型機製膜のワンストップでも最小1kgより承ります!     特殊樹脂や研究開発中の樹脂は条件出しに時間がかかる場合や上質なサンプル採取が困難なことも多く、  従来は最低でも5~20kgの樹脂をご用意いただいておりました。今回の最小1kgチャレンジ試作では初回試作よりご満足いただける結果に至らない可能性はございますが、  『結果はどうあれ、まずは少量でやってみたいんです!』と言った研究開発者の方々の多くのお声を重く受け止め、  みなさまのチャレンジ精神に当社もお応えすべく、最小1kgのトライアル試作を承る決意をしました!  未来素材の研究開発の最初の第一歩を、当社のチャレンジ試作でトライアルください!

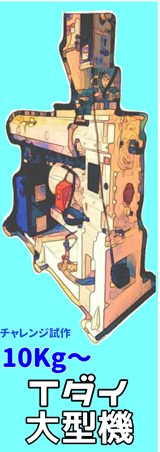

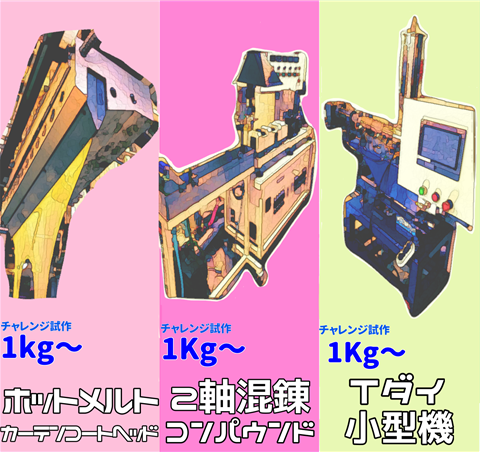

チャレンジ試作 一覧
チャレンジ試作 一覧
押出フィルム試作 最速

超短納期コンパウンド&フィルム試作最速3日で試作承ります!


みなさまにご愛顧いただいております弊社混錬コンパウンド&Tダイ試作。  弊社ではお客様の緊急時の超短納期対応にも喜んでお受けします!
✓緊急ユーザー要望でサンプル作成が必要に!
✓大至急、最優先の研究テーマを進めることになった!
✓開発リミットで急な再検討の試作をしたい!
こんな時など弊社では最短3日後の試作も承ります!是非お気軽にご連絡いただければ幸いです。

混錬 コンパウンド

二軸混錬コンパウンド

新機能をもたらせる技

よく混ぜて練ると言う工程は一見簡単そうですが、原料樹脂と特性の異なる様々な素材は基本的にうまく混ざりません多くは分離したり凝集したりします。分離や凝集を起こすとフィルム製膜時に強度や耐久性など皆様が求める物性や特性が落ち、高機能なフィルム化には均一に分散させる技術があります。
ナノ粒子のCNT(カーボンナノチューブ)、CNF(セルロースナノファイバー)、酸化チタンなど、ナノ分散技術は高機能複合材料(ポリマーコンポジット、ナノコンポジット)の研究開発に不可欠なキーワードです。ナノマテリアルはポリマー系コンポジットに限らず、食品、化粧品、医薬品や医療などのメディカル分野など、様々な分野での応用が期待されています。当社ではポリマーや熱可塑性樹脂以外の材料投入も承ります。様々な材料の混ぜる試作を是非当社でご検討ください。

可視化装置

可視化装置スペック

肉眼で確かめる

Baxの2軸混練押出機にはシリンダー内には可視化ウィンドウが5か所あり、シリンダー内部の樹脂の溶融状態や分配・分散状況を皆様の目でご覧頂くことが可能です。外部定点カメラも3基設置。

試作立ち合いが困難なお客様にも遠隔地でリアルタイムにご覧頂けるリモート試作をご提案させて頂きます。2軸混練押出機の混錬コンパウンド~Tダイ押出フィルム製膜まで、全ての工程の立ち合い試作、リモート試作で新たな機能性樹脂の研究開発の全てを皆様の目でご覧下さい。


ポリマーアロイ

ポリマーアロイ化

長所を活かしながら、短所の改善

高機能フィルムは単一のポリマーだけでは全ての要求特性を満たせないことが多く、特に耐衝撃性や剛性、耐熱性、フィルム成型性など、相反する特性をクリアする樹脂の研究開発が求められます。そこで特性が異なる複数の既存ポリマーを混錬し、それぞれの長所を活かしながら、短所の改善を図る技術がポリマーアロイです。樹脂の多くはフィラーなどの充填材や添加材料などを加えることで強度や耐衝撃性などの機械的性質が大きく改善されることはよく知られていますが、新たな性質そのものを付与することは困難です。また添加材料によって付与できる性能はある程度決まっており、もともとのプラスチックや樹脂がもつ苦手な部分=弱点はそのまま維持されます。ポリマーアロイは、複数の樹脂を物理的・化学的に相溶化させ、高機能フィルムの基礎となる新たな樹脂を生み出す為の技術です


フィラー添加剤

ポリマーコンポジット(高分子複合材料)

現在の未来素材の研究開発に欠かせない

フィラー添加による物性、機能性UP。機械物性、熱、電気、磁気、光、水など、目的の物性や機能性UPに繋がるフィラーを選定することで大きな効果が得られます。同じ目的や機能性UPにも様々なフィラーがあります。様々なフィラーを駆使することで、一つだけの目的
ではなく、複数の目的や機能性もUPします。当社の混錬コンパウンドでも複数のフィラーを複数の配合でコンパウンドすることも多く、更に多種多様な樹脂も組み合わせの試作も行います。厳密な目的や機能を目指し、無限の組み合わせのコンパウンド試作を当社でトライアルしてください!

樹脂 < 充填材
高充填コンパウンド & 高充填フィルム試作!




実績

PET, PC, PA, PP, PE, EVA, PBT, PS, ABS, TPU,PMMA, PPS, PEEK, PI, 各種エラストマー 熱可塑性接着剤







二軸混錬押出機 樹脂コンパウンド
超少量試作~量産までお手伝いいたします。
サンプル試作だけでも承ります。

PLA樹脂や添加剤の混錬コンパウンドから進んだ未来を可能にする二軸混錬機械を導入。評価試験や最適化を可能に





生分解性プラスチック、バイオマスプラスチック、リサイクル素材、再生プラスチック、 サステナブルプラスチックの混錬コンパウンド~フィルム試作も承ります。





【樹脂コンパウンディングからTダイフィルム成形までワンストップ】
高品質な一連試作をお届けします!







2軸混錬押出機
EX0 二軸混錬押出機 小型機


二軸混錬押出機 大型機
EX0B 二軸混錬押出機 大型機



二軸混練押出機マシンSPEC

【最小100g】の樹脂の混錬コンパウンド試作に対応!(原料最低 500g )
【バレル内可視化ウィンド設置】で内部樹脂の溶融状況のリアルタイム可視化を実現!
【豊富なスクリューバリエーション】をご用意し、ポリマーアロイ化(高分散・高相溶性)を皆様にご提案させて頂きます。


ご希望のスクリューエレメントへ変更も承ります。

樹脂や配合により『より強く』。リサイクル材など『材料へのダメージ軽減策必要』など、みなさまのご要望に応じて、ご希望のスクリューエレメントへの変更が可能です。ご希望やご不明な点などありましたら、弊社技術者へお気軽にご相談ください。


コンパウンドマシン概要
皆様のご要望により幅広い柔軟に対応いたします!
上記記載内容以外でもお気軽にご要望お聞かせ下さい!



微粉末化


フィルム微粉末化



フィルムのリサイクルには、まず【粉砕化】が必要です。これまでの粉砕加工では5~10mm角程度の粉砕が限界でした
これに当社が新たに導入したパウダーマシンを利用することで50~200μの微粉末化を実現!




 微粉末化の重要性!


従来の粉砕加工では材料の形状やサイズが大き過ぎ、また不揃いになることが多く、2軸混練機への投入が不安定にそれが原因で安定吐出・安定加工に至らないケースがありました。今回【微粉末化】を実現したことで材料の安定投入~安定品質のリペレット化が可能になります!
 また微粉末化には更に大きな効果も期待できます!




 大きな微粉末効果!

混錬性分散性相溶性UP


微粉末だからこそ、添加剤やフィラーなど補強材との混錬性や分散性が大幅UP!また配合樹脂との相溶性UPの効果も期待大!

多品種複合新素材の開発に!
微粉末化により多品種・複数の材料を同時投入することが容易になり、複合素材の新素材開発にも有効です!


フィルム成膜とコンパウンドのワンストップ



Tダイ押出ラミネート加工

ブルーラインとイエローラインがラミネートパスです。

押出ラミネート



フィルム、シート化へ進まれるなら、
先ずはこちらから

研究・評価・開発にベストなサイズ

小型機なのにダイレクト&サンドラミも可能!

フィルム 厚物シート 複合素材の研究開発
初期評価の味見試作や
多層ラミテストに

最初の一歩を200mm幅・最低2kg から

連続生産の見極め

A4サイズの連続試験の段階では

単層フィルム&厚物シート 積層複合素材の量産前に
連続的に成形性の可否確認
多品種基材でラミテストに

樹脂流動性、巻取り特性、ゲージバンド

量産試験から市場開発へ

市場開発に相応しいこの幅

単層フィルム&厚物シート 積層複合素材の量産前に
連続的に成形性の可否確認
多品種基材でラミテストに

量産の品質管理を厳格に見極めて

Tダイ押出ラミネート試作、
少量産の受託



押出ラミネートの試作~量産までお手伝いいたします。



Tダイ幅700mmと400mmの2種類。
最高400℃、原料 5kgからお試し頂けます。



技術・開発者にとって最高の環境です。

工場内への入場立会が可能ですので現物を見ながらの条件変更が可!


押出装置

押出装置

押出装置

押出装置


冷却ロールにエンボス彫刻を付与することで任意意匠が可能です。

押出装置







フィルム・シート成形
Tダイ単層押出装置


ロール面長

800mm

Tダイサイズ

400mm、750mm、150㎜

製品厚み

10μ~3mm(3000μ)

押出量

高吐出スクリュー:連続稼動30Kg/h(試作運転Max 50kg/h)



低吐出スクリュー:連続稼動15kg/h(試作稼動Max 25kg/h)

使用温度

350℃前後  最高500℃

生産速度

最大30m(分)

実績

PET, PC, PA, PP, PE, EVA, PBT, PS, ABS, TPU,PMMA, PPS, PEEK, PI, 各種エラストマー 熱可塑性接着剤

主動電動機

30kwベクトルインバーター

スクリュー

55φ-36V ダルメージ付2ステージフルフライトスクリュー
ベント式
外径55φ L/D=36

回転数

最高120rpm

ギアポンプ

理論吐出量 25cc/rev

吐出量

最高50kg/h

シリンダー

SACM645

加熱ゾーン

8ゾーン

加熱ヒーター

アルミ鋳込みヒーター

カートリッジヒーター

容量 15kw

クランプ方式

シェルクランプ締付式

(2つ割)

ブレーカープレート

2個

単層Tダイ

下向き単層型

コートハンガー式

フレキシブルリップ

リップ調整ボルトによる厚み調整(成形しながら調整可能)

材質SCM435鋳造

樹脂流路部HCRメッキ

カートリッジヒーター式加熱

最高温度500℃

キャスティング装置

水平3本ロール方式

ニップロール

150Φ   シリコンゴムロール 鏡面仕上 温調40~100°C

キャストロール

300Φ   鏡面ミラー硬質Crメッキ         温調50~180°C

引取ロール

250Φ   鏡面ミラー硬質Crメッキ         温調50~180°C

エアナイフ

温調最高350℃

繰出装置

最大幅750mm/最大巻径450Φ/最大100kg(2機:上下ダイレクト両面ラミ)

付帯設備

真空ベント

窒素パージ




主な4つの加工技術。画像をクリックください。



ホットメルト押出

5KGからの試作
 厚み:10μ~5㎜(5000μ)

片面コーティング、サンドイッチラミネートも可能。
スロットダイ方式、コートハンガー方式

厚み精度 ±5%!





フィルム開発 Tダイ押出フィルム成形

最高温度 500
5KGからの研究開発・試作・テスト・受託加工
厚み:10μ~5㎜(5000μ)

片面ダイレクトラミネート
ダイレクトサンドイッチラミネートも可能。
コートハンガー方式




機能性ヒートシール
2次加工

超音波溶接、高温熱溶接
半折加工、穴あけ加工
スリット加工
シートカット加工

前工程、後工程も安心して
機能性二次加工 機能性二次加工

易接着など前処理、スリットやシートカットなどの後加工も様々な装置を駆使してワンストップを追求する。
自分達の使命はユニバーサルな未来モノづくり。

コロナ処理 コロナ処理
コロナ処理



スリット加工












シートカット加工


クリーンルーム環境
